Szczegółowy opis produktu
Zasilacz: | 220 V 50/60 HZ 0,75 kW | Wysokość obiektu: | 30-200mm |
---|---|---|---|
Szerokość obiektu: | 20-200mm | Wysokość etykiety: | 15-180mm |
Długość etykiety: | 25-300mm | Dokładność etykietowania: | ± 1 mm (z wyłączeniem błędu obiektu i etykiety) |
Klucz1: | Aplikator etykiet | Klucz2: | Maszyna do etykietowania kubków |
Klucz3: | Płaska maszyna do etykietowania | Nazwa: | PLC Znany japoński aplikator etykiet MITSUBISHI marki MITSUBISHI z funkcją wykrywania obiektów Magic Eye |

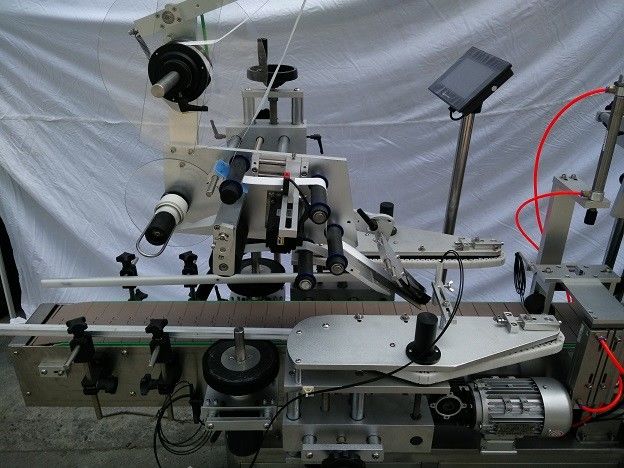

Płaska powierzchnia o szerokości 20-200 mm Aplikator etykiet z etykietą na górnej i tylnej stronie
Parametry techniczne
Nazwa | Płaska powierzchnia o szerokości 20-200 mm Aplikator etykiet z etykietą na górnej i tylnej stronie |
Szybkość etykietowania | 20-200szt / min |
Wysokość obiektu | 30-200mm |
Grubość obiektu | 20-120mm |
Wysokość etykiety | 15-110mm |
Długość etykiety | 25-300mm |
Średnica wewnętrzna rolki etykiet | 76mm |
Średnica zewnętrzna rolki etykiet | 300mm |
Dokładność etykietowania | ± 1 mm |
Zasilacz | 220 V 50/60 HZ 0,75 kW |
Zużycie gazu przez drukarkę | 5 kg / m2 (jeśli dodasz maszynę kodującą) |
Rozmiar maszyny do etykietowania | 1600 (dł.) × 550 (szer.) × 1600 (wys.) Mm |
Waga maszyny do etykietowania | 150kg |
Konfiguracja:
Nie. | Część | Marka | Ilość |
1 | PLC | MITSUBISHI (Japonia) | 1 |
2 | Główny konwerter | DANFOSS (Dania) | 1 |
3 | HMI | WEINVIEW (Tajwan) | 1 |
4 | Silnik do etykietowania serwo | DELTA (Tajwan) | 1 |
5 | Sterownik silnika etykietowania serwo | DELTA (Tajwan) | 1 |
6 | Silnik przenośnika | HY (Tajwan) | 1 |
7 | Przekładnia silnika przenośnika | HY (Tajwan) | 1 |
8 | Silnik szprychowy | GPG (Tajwan) | 1 |
9 | Skrzynia biegów silnika szprychowego | GPG (Tajwan) | 1 |
10 | obiekt wykrywa magiczne oko | OMRON (Japonia) | 1 |
11 | światłowód | OMRON (Japonia) | 1 |
12 | Wyjście etykiety wykrywa magiczne oko | LEUZE (Niemcy) | 1 |
oznakowanie ramy głównej:
Ta maszyna do etykietowania jest najważniejszą częścią, ponieważ różne części mają różne zastosowania. Zgodnie ze specyfikacją możemy regulować położenie etykiety. 3 stopnie regulacji wysokości
1. Wyreguluj pokrętło regulacji wysokości, aby podnieść i opuścić główną ramę.
2. Poluzuj uniwersalny uchwyt mocujący podczas regulacji pracy i zamocuj go po zakończeniu.
3. Wyreguluj położenie płyty odklejania, aż znajdzie się 2-3 mm od obrabianego przedmiotu.
4. Wyreguluj prawe / lewe kółko regulacyjne (rysunek 3), aby przesunąć główną ramę, aby dopasować ją do obrabianego przedmiotu.
5. Poprzez regulację położenia ramy głównej można również dostosować położenie płyty odklejanej do obrabianego przedmiotu.
